إن تحديد صمام بوابة رأس البئر الخاطئ لا يؤدي فقط إلى التآكل المبكر. إنه يؤدي إلى مخاطر كارثية تتعلق بالسلامة وملايين الدولارات في أوقات عدم الإنتاج (NPT). تواجه فرق المشتريات والهندسة خيارًا حاسمًا خلال مرحلة اتخاذ القرار. ويجب عليهم سد الفجوة بين معايير API 6A (ISO 10423) الصارمة والحقائق التشغيلية الخاصة بالموقع. غالبًا ما تتضمن هذه الحقائق القاسية الضغوط الشديدة والغاز الحامض وتدفق الحطام العالي.
غالبًا ما يؤدي الاعتماد على الافتراضات الأساسية إلى إخفاقات خطيرة. أنت بحاجة إلى نهج صارم لضمان سلامة الموقع. يوفر هذا الدليل إطارًا منهجيًا للامتثال أولاً لتقييم معدات التحكم في التدفق. سوف تتعلم كيفية تقييم صمام البوابة API 6A المناسب وإدراجه في قائمة مختصرة لاحتياجات التحكم في التدفق عالي الضغط. نحن نقوم بتفصيل المواصفات القياسية واختيارات المواد وخطوات مراقبة الجودة الأساسية المطلوبة لتحقيق الموثوقية التشغيلية على المدى الطويل.
مطابقة فئة المادة مع سمية السوائل: يجب أن يتوافق الاختيار بين فئات المواد (AA إلى HH) بشكل صارم مع تركيزات H2S/CO2 والامتثال لـ NACE MR0175.
البلاطة مقابل آليات التوسيع: تتفوق البوابات اللوحية في البيئات عالية الحطام، في حين توفر البوابات الموسعة إحكامًا ميكانيكيًا فائقًا لمتطلبات الكتلة المزدوجة الحرجة والتسييل.
يفرض PSL وPR مراقبة الجودة: يحدد مستوى مواصفات المنتج (PSL 1-4) ومتطلبات الأداء (PR 1-2) مدى الاختبارات المعدنية والموثوقية التشغيلية المطلوبة لرأس البئر الخاص بك.
الصيانة تملي العمر الافتراضي: إن الزخارف الصلبة والالتزام بإرشادات API الخاصة بمواد تشحيم صمام البوابة غير قابلة للتفاوض لإطالة دورة حياة أجزاء الآلات البترولية.
غالبًا ما تركز فرق المشتريات بشكل كامل على النفقات الرأسمالية الأولية (CAPEX). يتجاهل هذا النهج النفقات التشغيلية طويلة الأجل الناتجة عن الصيانة والانبعاثات الهاربة ووقت التوقف عن العمل. إن التغاضي عن هذه النفقات المستمرة يؤثر بشدة على ربحية المشروع. غالبًا ما يتطلب الصمام الأرخص خدمة مستمرة. وقد تفشل أيضًا قبل الأوان في ظل الظروف الميدانية العصيبة.
إن استخدام ذو التصنيف غير المناسب صمام حقل النفط يخلق مسؤوليات هائلة في عمليات الضغط العالي. يجب على المهندسين توقع حالات فشل تشغيلية محددة عندما تكون المعدات أقل من المتطلبات الميدانية.
تآكل الحواف: تعمل السوائل الكاشطة عالية السرعة على إزالة الحواف القياسية بسرعة. هذا يدمر آلية الختم.
فشل الختم الكارثي: تؤدي درجات الحرارة غير الصحيحة إلى جعل اللدائن قابلة للكسر أو الذوبان. وهذا يؤدي إلى تسرب الهيدروكربونات الخطيرة.
تكسير إجهاد الكبريتيد: يؤدي التعرض لكبريتيد الهيدروجين (H2S) إلى تحطيم المعادن غير المتوافقة بشكل غير متوقع.
يتطلب التقييم الناجح للمشتريات اتباع نهج متوازن. يجب عليك التأكد من الامتثال الصارم لـ API 6A لكل مكون. تساعد المهل الزمنية المتوقعة على إبقاء جداول الحفر على المسار الصحيح. وأخيرًا، يضمن التتبع المعدني الذي يمكن التحقق منه أصالة المواد. تمنع هذه الركائز الثلاث التأخيرات المكلفة والفشل الميداني.
يبدأ اختيار صمام بوابة رأس البئر بمطابقة الأبعاد الأساسية لمعلمات حفرة البئر المحددة. غالبًا ما تؤدي الحسابات الخاطئة الصغيرة هنا إلى اختناقات تشغيلية خطيرة.
تعمل API 6A على توحيد الأحجام الاسمية لضمان التوافق العالمي. تتراوح هذه الأحجام عادةً من 1-13/16 بوصة إلى 7-1/16 بوصة. يحدد المعيار أيضًا فئات الضغط الصارمة. تبدأ هذه الفئات عند 2000 رطل لكل بوصة مربعة وتمتد حتى 20000+ رطل لكل بوصة مربعة لتطبيقات المياه العميقة جدًا أو الضغط العالي.
قاعدة القرار: قم دائمًا بتصميم مجموعة المعدات الخاصة بك لتحقيق أقصى ضغط متوقع لإغلاق رأس البئر. يجب عليك أيضًا مراعاة ضغوط التحفيز المحتملة. تعمل عمليات التكسير الهيدروليكي (frac) على دفع ضغوط شديدة عبر الصمام أثناء أعمال التدخل. تصميم ضغط الذروة المطلق يمنع الانفجارات الكارثية.
تؤثر درجة الحرارة على تمدد المعدن وسلامة الختم. يقوم API 6A بتعيين فئات درجات حرارة محددة لبيئات التشغيل. تتراوح البيئات من -50 درجة فهرنهايت في القطب الشمالي إلى 350 درجة فهرنهايت + تطبيقات درجات الحرارة العالية.
API 6A درجة الحرارة | نطاق التشغيل (درجة فهرنهايت) | نطاق التشغيل (درجة مئوية) | تطبيق نموذجي |
|---|---|---|---|
K | -75 إلى 180 | -60 إلى 82 | خدمة القطب الشمالي المتطرفة |
L | -50 إلى 180 | -46 إلى 82 | خدمة القطب الشمالي القياسية |
P | -20 إلى 180 | -29 إلى 82 | الظروف الشتوية العامة |
S | 0 إلى 140 | -18 إلى 60 | البيئات السطحية القياسية |
U | 0 إلى 250 | -18 إلى 121 | خدمة ساخنة معتدلة |
V | 35 إلى 250 | 2 إلى 121 | معيار تحت سطح البحر / سطح دافئ |
X | 0 إلى 350 | -18 إلى 180 | عمليات درجة الحرارة العالية |
ملاحظة المخاطر: التقلبات الشديدة في درجات الحرارة تؤدي إلى تدهور شديد في الأختام المرنة. تعمل دورات التبريد والتسخين السريعة على تدمير المواد غير المعدنية. يتطلب هذا التدهور تقييمات محددة لختم المعدن إلى المعدن للآبار الحرجة ذات درجة الحرارة العالية. تحقق دائمًا من حدود أداء الختم المعدني.
تملي الآلية الداخلية كيفية تحقيق الصمام لختم موثوق. يختار المهندسون عمومًا بين بنائين أساسيين استنادًا إلى خصائص السوائل ومتطلبات العزل.
تستخدم بوابة البلاطة آلية بوابة من قطعة واحدة. إنه يعتمد على ضغط خط المنبع لإجبار البوابة على مقعد المصب. وهذا يخلق ختم محكم.
الأفضل لـ: تتعامل هذه الصمامات مع السوائل الكاشطة بشكل جيد للغاية. إنهم يهيمنون على البيئات عالية الحطام. يفضل المشغلون البوابات البلاطية للتحكم القياسي في تدفق رأس البئر. إنهم يعطون الأولوية للبساطة الميكانيكية وسهولة الصيانة. تقطع البوابة الصلبة الرمل والجسيمات دون تشويش.
تستخدم البوابة الموسعة تصميم البوابة المكون من قطعتين. تتوسع الآلية ميكانيكيًا مقابل كل من المقاعد العلوية والسفلية في وقت واحد. يؤدي هذا الإجراء إلى إنشاء ختم إيجابي ومحكم بغض النظر عن ضغط الخط الداخلي.
الأفضل لـ: تتفوق هذه البنية في سيناريوهات الختم ذات الضغط المنخفض. إنه يؤدي بشكل مثالي في التطبيقات المتعددة. يفرض المشغلون توسيع البوابات للسيناريوهات التي تتطلب بشكل صارم إمكانات ميكانيكية مزدوجة للكتلة والتسييل. يضمن التمدد الإيجابي عدم التسرب حتى عند ضغوط الخط القريبة من الصفر.
ميزة | صمام بوابة بلاطة | توسيع صمام البوابة |
|---|---|---|
تصميم البوابة | بلاطة صلبة من قطعة واحدة | إسفين متسع من قطعتين |
آلية الختم | بمساعدة ضغط الخط | التوسع القسري ميكانيكيا |
ختم الضغط المنخفض | معتدل | ممتاز |
التسامح مع الحطام | عالية (شرائح من خلال الرمال) | منخفض (يمكن أن يتسبب الحطام في تشويش الآلية) |
كتلة مزدوجة وتنزف | لا | نعم |
تعتمد السلامة الهيكلية بشكل كامل على طريقة التصنيع والمعادن الأساسية. يجب عليك فحص مادة الجسم لمنع الانفجارات الكارثية.

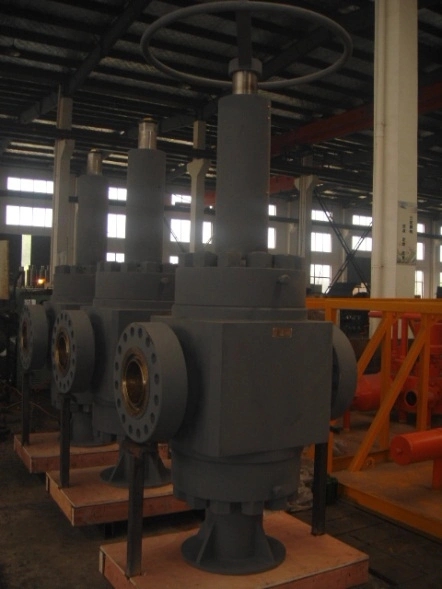

يشكل تقييم طريقة البناء الأساس لأي قرار شراء. يوفر متانة صمام البوابة الفولاذية المطروقة لا مثيل لها. توفر الأجسام المطروقة، مثل الفولاذ AISI 4130، سلامة هيكلية فائقة. إنها تتميز ببنية حبيبية أكثر إحكامًا مقارنةً بالمسبوكات.
تزوير يزيل الفراغات الداخلية تماما. وهذا يوفر صفر خطر المسامية. تخفي الأجسام المصبوبة أحيانًا جيوبًا هوائية مجهرية داخل الجدران المعدنية. هذه الجيوب تخلق نقاط ضعف. ولذلك، تظل الأجسام المطروقة إلزامية لبيئات رؤوس الآبار ذات الضغط العالي التي تتجاوز 10000 رطل لكل بوصة مربعة. لا نوصي أبدًا بالأجسام المصبوبة لآبار الغاز الحرجة.
يصنف API 6A المعادن الأساسية إلى فئات مواد محددة. يجب عليك مطابقة هذه الفئات مباشرة مع كيمياء سوائل حفرة البئر المتوقعة.
الخدمة القياسية (AA، BB، CC): تتعامل هذه الفئات مع بيئات الخدمة الجيدة. أنها تمثل خطر تآكل منخفض. إنها تعمل بشكل مثالي مع النفط الخام القياسي وآبار حقن المياه الحميدة.
الخدمة الحامضة (DD، EE، FF، HH): تتعامل هذه الفئات من الطبقة العليا مع بيئات شديدة التآكل تحتوي على كبريتيد الهيدروجين وثاني أكسيد الكربون. إنهم يفرضون الالتزام الصارم بإرشادات NACE MR0175/ISO 15156.
مخاطر التنفيذ: استبدال المواد ذات المستوى الأدنى في بيئات كبريتيد الهيدروجين يؤدي إلى كارثة. يهاجم كبريتيد الهيدروجين المعادن غير المتوافقة بقوة. يؤدي هذا الهجوم مباشرة إلى تكسير إجهاد الكبريتيد. يمكن أن يتحطم جسم الصمام فعليًا تحت الضغط دون سابق إنذار. اطلب دائمًا الوثائق المتوافقة مع NACE لحقول الخدمة الحامضة.
المكونات الداخلية تتحمل أقسى الظروف. تعمل إدارة التآكل بشكل مباشر على إطالة العمر الإجمالي للمعدات.
يشمل القطع البوابة والمقاعد والساق. يجب عليك تقييم مدى ضرورة تطبيق التراكبات الصلبة على هذه الأجزاء. توفر تراكبات كربيد التنجستن أو الأقمار الصناعية آليات دفاعية مهمة. إنها تقاوم التآكل عالي السرعة.
عندما يتدفق الرمل أو مادة داعمة للفرك من خلال التجويف، فإنه يعمل مثل أداة تفجير الرمل. يتم غسل الفولاذ غير المحمي خلال ساعات. الزخارف ذات الوجه الصلب تتحمل هذا التآكل العنيف. إنها تحافظ على وجوه الختم سليمة أثناء أعمال التدخل الثقيلة.
يعتقد العديد من المشغلين خطأً أن الصمامات الحديثة لا تحتاج إلى صيانة. يجب علينا تبديد أسطورة صمام API 6A 'الخالي من الصيانة' . يظل التشحيم الروتيني متطلبًا تشغيليًا مطلقًا.
تحدد إرشادات API متطلبات التشحيم الروتينية الصارمة. يجب على المشغلين اتباع جداول تشحيم تجويف الجسم بعناية. يؤدي حقن الشحوم الثقيلة إلى طرد الحطام الضار من جيوب المقعد. كما أنه يحافظ على سلامة الختم من المعدن إلى المعدن. التشحيم المناسب يمنع الاحتكاك الميكانيكي بين البوابة والمقاعد. يؤدي إهمال هذه الصيانة حتماً إلى توقف الصمام في الوضع المفتوح أو المغلق.
يتطلب شراء معدات الضغط العالي عمليات تدقيق صارمة من قبل البائعين. يجب عليك التحقق من عمليات مراقبة الجودة الخاصة بهم قبل التوقيع على أوامر الشراء. تأكد من أنهم يوفرون قطع غيار موثوقة للآلات البترولية.
يحدد API 6A مستويات مواصفات المنتج لتحديد مدى خطورة مراقبة الجودة. تتحكم مستويات PSL في مدى الاختبارات المعدنية المطلوبة.
PSL 1 و 2: مناسب للبيئات القياسية منخفضة المخاطر. أنها تتطلب إمكانية تتبع المواد الأساسية والاختبار الهيدروستاتيكي القياسي.
PSL 3 و4: يتطلب فحصًا حجميًا غير مدمرًا متقدمًا (NDE). يجب على الشركات المصنعة إجراء اختبار صارم لـ Charpy V-notch.
منطق القائمة المختصرة: يجب عليك مطابقة PSL مع مستوى المخاطر التشغيلية لديك. يعد اختيار PSL 3 أو 4 أمرًا غير قابل للتفاوض تمامًا بالنسبة للمنصات البحرية أو آبار الغاز عالية الضغط. يضمن الاختبار الإضافي عدم وجود عيوب مادية مخفية.
تتحقق متطلبات الأداء من صحة التصميم الهندسي من خلال الاختبارات المادية.
PR 1: يتضمن اختبار الدورة القياسية في درجة حرارة الغرفة. إنه يتحقق من صحة الوظائف الميكانيكية الأساسية.
PR 2: يتضمن اختبارات بيئية قاسية. تقوم الشركة المصنعة بتدوير الصمام تحت درجات الحرارة القصوى وحدود الضغط في وقت واحد. وهذا يثبت أن الأختام ستصمد أثناء التقلبات الميدانية في العالم الحقيقي.
لا تقبل الوعود الشفهية من الموردين. اطلب الوثائق المادية.
اطلب تقارير اختبار المواد (MTRs) التي يمكن التحقق منها لجميع المكونات المحتوية على الضغط.
اطلب مخططات الاختبار المائي الأصلية التي تعرض أوقات الاحتفاظ بالضغط.
تأكد من أن الشركة المصنعة تحمل ترخيص API Monogram نشطًا ومحدثًا.
قم بتأكيد تقارير فحص الطرف الثالث لطلبات PSL 3 وPSL 4.
يتطلب اختيار صمام API 6A تجاوز الأبعاد المادية الأساسية. يجب عليك مطابقة كيمياء الموائع الداخلية وديناميكيات ضغط حفرة البئر وبيئة التشغيل الخارجية بشكل صارم مع مواد API وفئات الاختبار الصارمة. إن التغاضي عن الامتثال لـ NACE أو التقليل من تقدير تقلبات درجات الحرارة يعرض سلامة الموقع للخطر.
لضمان نجاح عمليات الشراء والتكامل الميداني، اتبع الخطوات التالية:
قم بتجميع بيانات تشغيلية دقيقة، بما في ذلك الحد الأقصى لضغط الإغلاق، ونطاقات درجات الحرارة القصوى، وتكوين السوائل الكامل.
تحديد مستويات PSL وPR اللازمة بناءً على مخاطر الموقع واللوائح الخارجية.
اطلب عرضًا فنيًا تفصيليًا ومتوافقًا مع المعايير من الشركات المصنعة المؤهلة.
تأكد من أن الاقتراح يتضمن بشكل صريح تقارير منتصف المدة وتقارير تجربة الاقتراب من الموت ورسومات الترتيب العام الشاملة (GA).
وضع جدول صيانة صارم للتشحيم عند التثبيت.
ج: API 6A مخصص بشكل صارم لمعدات رأس البئر وشجرة عيد الميلاد. إنه يتعامل مع سوائل حفرة البئر الخام عالية الضغط والكاشطة مباشرة في موقع البئر. تم تصميم API 6D لتطبيقات خطوط الأنابيب النهائية حيث تتم بالفعل معالجة السوائل وتنظيفها وتكون الضغوط أقل بكثير بشكل عام.
ج: يوصى بشدة باستخدام الفولاذ المطروق - وغالبًا ما يكون مطلوبًا - لتصنيفات الضغط التي تبلغ 10000 رطل لكل بوصة مربعة وما فوق. يجب عليك أيضًا تفويضها في الخدمة الحامضة شديدة الأهمية. يفتقر الفولاذ المطروق إلى الفراغات الداخلية ويوفر مقاومة فائقة للتعب مقارنة بالمسبوكات.
ج: يشير ذلك إلى أن تعدين الصمام، بما في ذلك الجسم وغطاء المحرك ومكونات الزخرفة المبللة، تم تصنيعها ومعالجتها حراريًا خصيصًا. تسمح هذه المعالجة الحرارية الصارمة للمعدن بمقاومة التشقق الناتج عن إجهاد الكبريتيد (SSC) في البيئات التي تحتوي على كبريتيد الهيدروجين شديد السمية (H2S).
ج: يعتمد التردد كليًا على دورات التشغيل وكشط السوائل. يتطلب الالتزام بإرشادات API وضع جدول زمني للصيانة الوقائية. يجب عليك استخدام مواد تشحيم ذات جاذبية محددة ومعتمدة من قبل صانعي القطع الأصلية (OEM) لإزالة الحطام بشكل صحيح وحماية وجوه الختم الداخلية من التهيج.
