كيف تختار محامل الدوران للرافعات والحفارات؟

تشكل محامل الدوران النواة الحاسمة المطلقة للآلات الثقيلة. يؤدي فشل هيكلي واحد إلى توقف المعدات بشكل كارثي. والأسوأ من ذلك أنه يخلق مخاطر شديدة على السلامة في مواقع العمل النشطة. ويتطلب تحديد هذه المكونات الضخمة تركيزًا هندسيًا دقيقًا. إنها ليست عملية بسيطة مقاس واحد يناسب الجميع أبدًا. تختلف المتطلبات التشغيلية للرافعة البرجية الثابتة بشكل كبير عن تلك الخاصة بالحفارة ذات المسار المتحرك باستمرار. يحتاج مصممو المعدات إلى طريقة موثوقة لاختيار أفضل الأجزاء الدورانية. تقدم هذه المقالة إطارًا هندسيًا محددًا أولاً. سوف تتعلم كيفية تقييم المكونات الصحيحة ووضع قائمة مختصرة لها بشكل صحيح. نحن نبني هذه المنهجية على بيانات التحميل التي تم التحقق منها، والسلامة الهيكلية، والحقائق الخاصة بالتطبيقات. دعنا نتعمق في المعايير الدقيقة المطلوبة للحفاظ على تشغيل الماكينات الخاصة بك بأمان وكفاءة تحت الأحمال الشديدة. هذا النهج الاستباقي يمنع الفشل الهيكلي الكارثي.

الوجبات السريعة الرئيسية

• تحدد المعدات ملف تعريف الحمل: تتطلب الرافعات مقاومة عالية لحظات الإمالة، بينما يجب أن تأخذ ملفات تعريف حمل الحفارات في الاعتبار الصدمات الديناميكية الشديدة.

• مسائل التروس: يؤدي اختيار محمل دوران الترس الخارجي مقابل التكوين الداخلي إلى تغيير إمكانية الوصول إلى الصيانة وتكامل الترس بشكل أساسي.

• انظر إلى ما هو أبعد من المخططات القياسية: يتطلب التحديد الدقيق لمحامل الدوران الأخذ في الاعتبار الصلابة الهيكلية، واستواء السطح المتصاعد، وعوامل السلامة الخاصة بالتطبيقات.

• يعد التحقق من البائع أمرًا بالغ الأهمية: قائمة الموردين المختصرة بناءً على شهادات المواد التي يمكن التحقق منها، وبيانات الاختبار المدمرة، والدعم الهندسي المخصص، وليس فقط التسعير الأساسي.

تحليل الملفات التشغيلية: الرافعات مقابل الحفارات

تعمل الآلات الثقيلة في بيئات قاسية للغاية. يجب علينا تحليل الملف التشغيلي المحدد بدقة قبل اتخاذ أي اختيارات للمكونات الهيكلية. سوف يتحطم أحد المكونات المصممة للتدوير السلس تحت تأثير الصدمات الشديدة.

بيئة الرافعة (لحظة الميل العالية)

تقوم الرافعات في المقام الأول بمهام ثابتة لرفع الأحمال الثقيلة. إنهم يعلقون حمولات ضخمة في الهواء بنصف قطر أقصى. تخلق هذه الهندسة المحددة لحظات انقلاب هائلة في قاعدة الماكينة. يجب أن تتحمل عالية الجودة حلقة دوران الرافعة قوى الجاذبية الشديدة هذه. كما أنها تحتاج إلى مقاومة أحمال الرياح الشديدة خلال فترات الثبات الطويلة. يطبق المهندسون عوامل أمان صارمة على هذه التصميمات.

سترى غالبًا متطلبات عامل الأمان تتراوح من 1.33 إلى 1.5 أو أعلى. تملي معايير الامتثال الإقليمية بشكل كبير هذه المضاعفات الدقيقة. تحاول لحظات الانقلاب إبعاد الهيكل العلوي عن الهيكل السفلي. لذلك، يجب أن تعمل هندسة مجرى السباق على تثبيت العناصر المتدحرجة بشكل آمن في مكانها. يعطي التصميم الأولوية لقدرة التحميل المحورية القصوى جنبًا إلى جنب مع مقاومة اللحظة الاستثنائية.

بيئة الحفار (الصدمة الديناميكية العالية)

تواجه معدات نقل التربة واقعًا ميكانيكيًا مختلفًا تمامًا. تخضع الحفارات لضغط دوراني مستمر ومتكرر أثناء كل نوبة عمل. إنها تولد اهتزازات شديدة طوال دورة الحفر بأكملها. يتطلب ملف الدقيق تعريف حمل الحفار قدرة شعاعية عالية فوق كل شيء آخر. ويجب أن تظهر مرونة لا تصدق في مواجهة التأثيرات المفاجئة والمتناقضة.

فكر في سيناريو حيث يصطدم دلو الحفار فجأة بالجرانيت الصلب المخبأ تحت الأرض. تنتقل هذه الصدمة الحركية الضخمة مباشرة إلى أعلى ذراع الرافعة وإلى المفصل الدوراني. تتطلب الحفارات أيضًا حلول ختم متخصصة للغاية. الغبار الكاشطة والطين الرطب والمياه الحمضية تهدد باستمرار المجاري المائية الداخلية. تفشل الأختام الصناعية القياسية بسرعة في هذه الخنادق. يجب عليك تحديد أختام حاجزة قوية لمنع دخول التلوث والتآكل السريع.

تقييم تكوينات المحامل والعتاد

بعد ذلك، يجب علينا فحص كيفية انتقال عزم الدوران بين محرك القيادة والبنية الفوقية. تمثل العلاقة الميكانيكية التي تربط Bearing & Gear نقطة القرار الأساسية في تصميم المعدات. يؤدي ارتكاب هذا الخطأ إلى فشل الترس الصغير المبكر وتكاليف الصيانة المفرطة.

تحديد آلية القيادة

ينتقل عزم الدوران من محرك هيدروليكي أو كهربائي من خلال ترس صغير. يتشابك هذا الترس مباشرة مع الأسنان المقطوعة في إحدى حلقات الدوران. يجب عليك أن تقرر ما إذا كانت هذه الأسنان تنتمي إلى الحلقة الداخلية أم الحلقة الخارجية. يؤثر هذا الاختيار على تصميم الهيكل بالكامل.

العتاد الداخلي مقابل العتاد الخارجي

عادةً ما يختار مصممو المعدات بين إعدادين رئيسيين لمحرك الأقراص. ويقدم كل تكوين مزايا ميكانيكية وتشغيلية متميزة.

• تكوينات التروس الخارجية: يعمل محمل الدوران الخارجي للتروس على زيادة قطر الملعب لشبكة التروس. يتطلب هذا القطر الأكبر عزم دوران أقل من محرك الدفع لتشغيل الماكينة. يوفر إجراءات فحص بصري مبسطة. يمكن لأطقم الصيانة ملاحظة تآكل الأسنان بسهولة وتطبيق التشحيم اليدوي. نحن نوصي بشدة بهذا الخيار للآلات ذات المساحة الداخلية الضيقة.

• تكوينات التروس الداخلية: في بعض الأحيان يتطلب محرك الدفع الأساسي حماية مادية إضافية. يعمل إعداد الترس الداخلي على إبقاء المحرك والترس الصغير داخل هيكل المعدات بالكامل. يحمي الإطار الخارجي الفولاذي الثقيل الشبكة الرقيقة من المخاطر البيئية الشديدة. يمنع الأضرار الكارثية الناجمة عن سقوط الصخور أو الحطام أو الطين العميق.

خيارات بدون تروس / غير مُجهزة

تتطلب بعض التطبيقات أنظمة قيادة مستقلة تمامًا. لا تحتاج دائمًا إلى أسنان تروس يتم تشكيلها في حلقة المحمل. تعمل الإعدادات بدون تروس بشكل جيد للغاية مع منصات الرفع المتخصصة. غالبًا ما تستخدم هذه المنصات محركات الاحتكاك الثانوية أو أنظمة الحزام الخارجية للتحكم في الدوران. تعمل إزالة أسنان التروس على تبسيط عملية التصنيع وتقليل وزن المكون الأولي.

الأطر الهيكلية لاختيار محمل الدوران

يعتمد الاختيار الصحيح لمحامل الدوران بشكل كامل على اختيار عناصر التدحرج الداخلية الصحيحة. يجب أن نطابق الإطار الهيكلي الداخلي مع حدود الأحمال التشغيلية المتوقعة. لا يمكنك تبديل التكوينات دون إعادة حساب هوامش الأمان بشكل كامل.

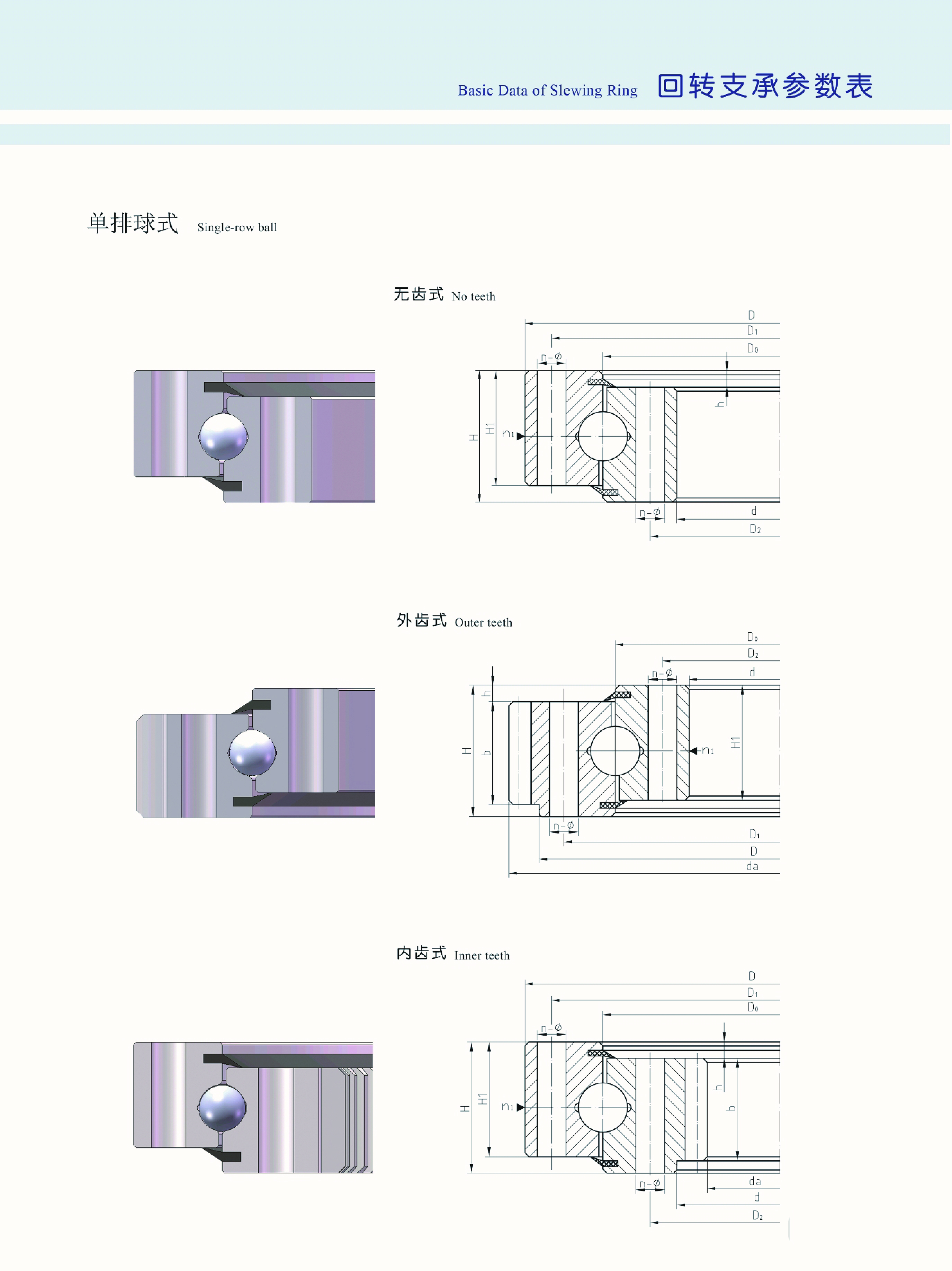

صف واحد مقابل محامل كروية مزدوجة الصف

توفر تصميمات محمل الكرات حلولاً تناوبية فعالة من حيث التكلفة. أنها توفر حركة ممتازة منخفضة الاحتكاك. ومع ذلك، فإنها تحمل قيودًا صارمة على الحمل المادي. سوف تجد إعدادات أحادية الصف مناسبة للرافعات الخفيفة والحفارات الصغيرة الأصغر حجمًا. تضيف التصميمات ذات الصف المزدوج ثباتًا كبيرًا من خلال توزيع القوى عبر مجرىين مائيين. ومع ذلك، فإنها لا تزال غير كافية عندما تواجه لحظات انقلاب هائلة على نطاق صناعي.

محامل متقاطعة

توفر تكوينات الأسطوانة المتقاطعة صلابة هيكلية فائقة مقارنة بتصميمات الكرة. تقوم البكرات الأسطوانية بتغيير اتجاهها بزاوية 90 درجة. توفر هذه الهندسة دقة دوران استثنائية. تتعامل هذه المكونات مع الأحمال الشعاعية والمحورية والعزمية المتزامنة بكفاءة عالية. يجب عليك تحديد تكوينات الأسطوانة المتقاطعة عندما يكون ثبات الحمل وتحديد الموضع الدقيق أكثر أهمية.

محامل أسطوانية ثلاثية الصفوف (معيار الخدمة الشاقة)

تتطلب معدات نقل التربة والرفع الضخمة حلولاً شديدة التحمل. تفصل محامل الأسطوانة ثلاثية الصفوف مسارات التحميل المحورية والقطرية تمامًا. يستخدم التصميم بكرات موجهة أفقيًا للأحمال المحورية وبكرات موجهة رأسيًا للأحمال الشعاعية. تمنع هذه الميزة الهندسية المتميزة تركيزات الضغط المعقدة داخل مجرى السباق. نحن نضع هذا التكوين باعتباره الخيار الأمثل للرافعات البحرية ذات السعة القصوى. تعتمد حفارات التعدين الكبيرة جدًا أيضًا بشكل كبير على هذه البنية القوية للبقاء على قيد الحياة لعقود من سوء الاستخدام.

التحقق من منحنى الحمل

لا تخمن أبدًا حدودك النظرية. قم دائمًا بمقارنة الأحمال الديناميكية المحسوبة مع منحنى الحد الثابت المحدد للشركة المصنعة. يجب عليك إجراء حسابات شاملة لتصنيف الحياة لضمان السلامة بمرور الوقت. يستخدم المهندسون تحليل العناصر المحدودة لتصور كيفية نقل الأحمال من خلال العناصر المتداول.

الجدول 1: مقارنة هياكل تحمل الدوران المشتركة

حقائق التنفيذ والتخفيف من الفشل المبكر

حتى المكونات عالية الجودة تفشل بسرعة في ظل سوء التنفيذ. الحدود النظرية لا تعني شيئًا إذا كانت التركيبات المادية تنطوي على عيوب قاتلة. دعونا نلقي نظرة على مخاطر التثبيت الشائعة وكيف يمكنك تجنبها بشكل استباقي.

متغير هيكل التركيب

إن حلقة الدوران تكون صلبة مثل الهيكل الفولاذي المثبت تحتها. يجب عليك تثبيت المكون على سطح مستوٍ تمامًا ومجهز بدقة. تسبب المخالفات السطحية المتصاعدة مشاكل تشغيلية خطيرة. يؤدي الخروج عن التسطيح إلى إنشاء نقاط صلبة موضعية على طول مجرى السباق. أثناء دوران المعدات، تضغط العناصر المتدحرجة على هذه النقاط الضيقة. وتؤدي هذه البقع الصعبة مباشرة إلى التدهور السريع في المجاري المائية والفشل الكارثي المبكر.

مخاطر شد المسامير والمثبتات

تربط البراغي المجموعة الدوارة بأكملها معًا. يجب عليك تحديد مسامير عالية الشد ومسبقة الشد بدقة لكل عملية تثبيت. تؤدي إجراءات الشد غير السليمة إلى مخاطر هيكلية هائلة. تؤدي قوى التثبيت غير المتساوية مباشرة إلى إجهاد الترباس المبكر. يقوم أحد البراغي السائبة بنقل الضغط الشديد إلى جيرانه. وبمرور الوقت، يتسبب هذا التعب المتتالي في حدوث انفصال كامل وكارثي بين البنية الفوقية والهيكل السفلي.

1. قم دائمًا بتنظيف خيوط البراغي وفتحات التثبيت جيدًا قبل التثبيت.

2. استخدم مفتاح عزم الدوران الهيدروليكي المعاير لتحقيق قوة التثبيت الدقيقة.

3. اتبع تسلسلًا صارمًا لشد النمط النجمي لضمان التوزيع المتساوي للحمل.

4. أعد عزم دوران جميع أدوات التثبيت بعد أول 100 ساعة من تشغيل المعدات.

عمر التشحيم والختم

تعمل البيئات عالية الاحتكاك على تدمير شحوم التشحيم القياسية بسرعة كبيرة. يجب عليك إجراء تقييم نقدي لحقائق انهيار الشحوم في هذا المجال. تعمل الحرارة العالية والضغط الشديد على تغيير الخواص الكيميائية الأساسية لمواد التشحيم. بمجرد أن ينفصل الزيت عن المثخن، يبدأ التلامس بين المعدن.

علاوة على ذلك، تواجه أختام النتريل القياسية صعوبة كبيرة في البيئات شديدة الكشط. أنها تمزق بسهولة على الحطام الخشنة. يجب عليك الترقية إلى أنظمة الختم المتاهة المتقدمة لتطبيقات التعدين وتحريك التربة الشديدة. هذه الأختام المعقدة تخلق متاهة مادية. إنها تمنع الملوثات من الوصول إلى العناصر المتداولة الحيوية.

معايير القائمة المختصرة والخطوات التالية للمشتريات

تتجاوز عملية الشراء مجرد التحقق من أبعاد الكتالوج. أنت بحاجة إلى دليل يمكن التحقق منه على الجودة الهندسية من الموردين المحتملين. غالبًا ما يصبح الخيار الأرخص مقدمًا هو الخطأ الأكثر تكلفة.

طلب الوثائق الصحيحة

قم بتوجيه فرق الشراء الخاصة بك لطلب بيانات هندسية محددة للغاية. اطلب مخططات مفصلة لقدرة التحميل الثابتة والديناميكية المصممة خصيصًا لجهازك. اطلب حسابات شاملة لقوة أسنان التروس بناءً على عزم دوران الترس الدقيق. اطلب نماذج CAD و3D. أنت بحاجة إلى هذه الملفات لتشغيل تحليل العناصر المحدودة المستقل الخاص بك على تكامل الهيكل.

التحقق من المواد والمعالجة الحرارية

تملي المعادن الأساسية بقاء المكونات على المدى الطويل. تتطلب دليلاً لا يمكن إنكاره على أعماق تصلب الحث في المجاري المائية. إذا كانت الطبقة المتصلبة ضحلة جدًا، فسوف ينسحق مجرى النهر تحت الحمل. تأكد من أن المادة الأساسية تتمتع بمتانة عالية التأثير لتحمل أحمال الصدمات. تشمل المواصفات الصناعية الشائعة الفولاذ المطروق 42CrMo أو 50Mn. اطلب بيانات الاختبار المدمرة وشهادات المطاحن للتأكد من هذه الخصائص الفيزيائية قبل التوقيع على أي طلبات شراء.

تقييم طول دورة الحياة

ضع إطارًا لقرار الشراء الحاسم الخاص بك حول طول دورة الحياة على المدى الطويل. لا تركز فقط على سعر الوحدة المقدم. غالبًا ما تتعطل المكونات منخفضة الجودة مبكرًا بآلاف الساعات. يجب أن تأخذ في الاعتبار التكلفة الهائلة لوقت التوقف عن الاستبدال. حلقة فاشلة تؤدي إلى تدمير موقع بناء بأكمله. ضع في اعتبارك فترات الصيانة والعمالة البديلة أثناء التقييم النهائي للمورد. يوفر الجزء المتين للغاية المصمم بخبرة رأس مال هائل على مدار عشر سنوات من التشغيل المستمر والمرهق.

خاتمة

يؤدي اختيار التجميع الدوراني الصحيح إلى سد فجوة هندسية حرجة. فهو يربط الحدود الميكانيكية النظرية بالواقع القاسي لمواقع البناء النشطة. يجب على صناع القرار إعطاء الأولوية باستمرار لبيانات التحميل التجريبية والتوافق الهيكلي القوي على مواصفات الكتالوج العامة. تحتاج الرافعات إلى مقاومة لا تصدق لحظات الانقلاب. تتطلب الحفارات مرونة لا مثيل لها في مواجهة أحمال الصدمات العنيفة المستمرة.

إن مطابقة عناصر التدوير الداخلية وتكوينات التروس مع جهازك المحدد يضمن أداءً آمنًا وموثوقًا. ستوفر الحلقة المحددة بشكل صحيح والمثبتة بدقة آلاف ساعات التشغيل الخالية من المتاعب. ونحن نوصي بشدة بطلب إرشادات الخبراء قبل الانتهاء من تصميم أي معدات. اتصل بفريق الدعم الهندسي الخاص بنا للحصول على تقييم مخصص لملف تعريف الحمل، أو قم بتنزيل دليل التحجيم الفني الخاص بنا لبدء مشروعك التالي اليوم.

التعليمات

س: كيف يمكنني حساب الحمولة المكافئة لمحمل الدوران؟

ج: يمكنك حساب الحمل المكافئ باستخدام صيغة متخصصة تجمع بين الحد الأقصى للحمل المحوري والحمل الشعاعي وعزم الإمالة الإجمالي. يطبق المهندسون عامل أمان خاص بالتطبيق بناءً على نوع المعدات. يمكنك رسم هذا الحمل المكافئ النهائي مقابل منحنى الحد الثابت الخاص بالشركة المصنعة للتحقق من السلامة الهيكلية.

س: ما هو العمر الافتراضي لحلقة الدوران للرافعة؟

ج: يقيس المهندسون العمر الافتراضي بساعات الدوران النظرية، المعروفة باسم L10 life. يتراوح التجميع عالي الجودة عادة من 10.000 إلى 30.000 ساعة تشغيل. ومع ذلك، يعتمد هذا العمر الافتراضي بشكل كبير على الالتزام الصارم بجداول التشحيم المتسقة، والحفاظ على شد المسمار المناسب، وعدم تجاوز حدود السعة المحددة مطلقًا.

س: متى يجب أن أختار بكرات فوق الكرات لمحامل الحفارات؟

ج: نوصي بشدة بتكوينات الأسطوانة عندما تعمل أجهزتك في ظل لحظات إمالة شديدة أو عندما تواجه تأثيرات صدمات عنيفة. توفر البكرات الأسطوانية مساحة تلامس أكبر بكثير مع مجرى السباق مقارنة بالكرات الكروية. توفر هذه الهندسة أقصى قدر من الصلابة الهيكلية وتمنع الفولاذ من الخضوع تحت ضغط هائل.

س: كم مرة يجب تشحيم أسنان التروس ومجرى السباق؟

ج: كخط أساس عملي، قم بتشحيم المجاري المائية وأسنان التروس يدويًا كل 50 إلى 100 ساعة تشغيل للمعدات النشطة. ومع ذلك، فإن الظروف القاسية التي تنطوي على الطين الثقيل، أو المياه المالحة المسببة للتآكل، أو الدوران المستمر تتطلب أنظمة تشحيم تلقائي مستمرة لمنع التدهور السريع للشحوم وتآكل المعدن على المعدن.
