أنظمة السوائل ذات الضغط العالي لا تتسامح مع التخمين. يؤدي نوع الخيط غير المتطابق إلى مخاطر حدوث انفجارات كارثية ووقت توقف مكلف وأضرار جسيمة للمعدات. تعمل أنظمة طاقة السوائل بدقة مطلقة. إذا فشل ختم واحد، فإن الجهاز بأكمله يتوقف فجأة. بالنسبة لفرق المشتريات والمهندسين الذين يقومون باستبدال المكونات أو تصميم توجيه النظام، فإن تحديد معيار الخيط بشكل صحيح هو الخطوة الأولى غير القابلة للتفاوض في تقييم الأجزاء. لا يمكنك بناء جهاز موثوق به على اتصالات معيبة أو مفترضة. يتطلب كل منفذ اهتمامًا دقيقًا بتفاصيل القياس.
يشرح هذا الدليل المنهجية الدقيقة لقياس وتقييم وتحديد تركيب الخرطوم الهيدروليكي الدقيق المطلوب لضمان التكامل الخالي من التسرب. سوف تتعلم كيفية حماية بنية النظام الأكبر لديك من الأعطال التي يمكن الوقاية منها. نحن نقدم خطوات قابلة للتنفيذ لإزالة أخطاء التثبيت تمامًا. يضمن اتباع هذه الطرق تحديد المكون المناسب لكل تطبيق عالي الضغط.
الفحص البصري غير كاف؛ تتطلب المواصفات الدقيقة الفرجار ومقياس درجة الخيط ومقياس زاوية المقعد.
إن فهم آلية الختم (الخيوط المدببة، أو الحلقات الدائرية، أو المقاعد ذات الزوايا من المعدن إلى المعدن) أمر بالغ الأهمية مثل مطابقة درجة الخيط.
سوف تؤدي الخيوط غير المتوافقة (على سبيل المثال، خلط NPT وBSPT) إلى الإضرار بسلامة أجزاء المضخة والصمام ذات القيمة العالية عبر النظام.
يجب أن يملي ضغط النظام ومستويات الاهتزاز وهندسة المنافذ الحالية إطار المواصفات النهائي الخاص بك.
المواضيع غير المتطابقة ليست مجرد مشكلة تجميع؛ أنها تمثل خطرا شديدا على السلامة والبيئة. يعمل السائل الهيدروليكي عالي الضغط المتسرب من الوصلة الممزقة مثل شفرة غير مرئية. يمكن أن يسبب إصابة خطيرة للمشغلين. وبعيدًا عن السلامة، فإن تسرب السوائل يخلق كوابيس تتعلق بالامتثال البيئي. تواجه تفويضات التنظيف الفورية والغرامات التنظيمية المحتملة. قد يكون توصيل الأجزاء غير المتوافقة آمنًا أثناء التجميع الجاف. ومع ذلك، بمجرد تطبيق الضغط الديناميكي، فإن المفصل المصاب سيفشل حتماً.
يجب أن تفهم حقائق الخيوط المتقاطعة والخيوط المجردة. عندما يقوم الفني بفرض معايير غير متوافقة معًا، فإنه يدمر هندسة الخيط الداخلي. يتضمن المثال الكلاسيكي إجبار طرف ذكر JIC 37 درجة على منفذ أنثى SAE 45 درجة. قد تتشابك الخيوط في البداية، لكن زوايا المقعد لن تتم محاذاة أبدًا. وهذا يخلق تسربات دقيقة شديدة. يتجاوز السائل المعدن المشوه تحت الضغط. يؤدي الاهتزاز المستمر إلى توسيع هذه التسريبات الصغيرة إلى خروقات كبيرة. الاعتماد على شريط تفلون لإخفاء هذه الفجوات غير المتطابقة يضمن الانفجار.
يؤدي تركيب واحد فاشل إلى إتلاف الدائرة الهيدروليكية الأوسع بشدة. عندما يهرب السائل من خلال تسرب صغير، يتعرض النظام لانخفاض مفاجئ في الضغط. هذا الفقد المفاجئ للضغط يمكن أن يؤدي إلى تجويف المضخات على الفور. يقدم التجويف فقاعات الهواء التي تؤدي إلى تآكل الأسطح المعدنية الداخلية بقوة. علاوة على ذلك، يؤدي انخفاض الضغط إلى حرمان صمامات التحكم الحرجة من قوة السوائل اللازمة. يهدد هذا التفاعل المتسلسل العمر التشغيلي لجميع أجزاء المضخة والصمام المترابطة . يصبح إصلاح تركيب واحد رخيص غير ذي صلة إذا قمت بتدمير مشعب عالي الهندسة في هذه العملية.
يتطلب التحديد الدقيق اتباع نهج منهجي. لا يمكنك أنواع سلاسل عمليات "مقلة العين" بنجاح. اتبع خطوات القياس الأربع المحددة هذه.
الخطوة 1: تحديد المتوازي مقابل المستدق. ابدأ بالفحص البصري. انظر عن كثب إلى ملف تعريف الخيط. هل تبقى الخيوط ذات قطر ثابت من الأعلى إلى الأسفل؟ إذا كان الأمر كذلك، فهما متوازيان (مستقيمان). هل يضيقون عندما يصلون إلى النهاية؟ إذا كان الأمر كذلك، فهي مدببة. يمكنك تأكيد ذلك باستخدام الفرجار. قم بقياس الخيط الأول، ثم قم بقياس الخيط الأخير. إذا اختلفت القياسات، فلديك اتصال مدبب.
الخطوة 2: قياس القطر. استخدم الفرجار الرقمي الدقيق أو الاتصال الهاتفي لهذه الخطوة. بالنسبة للخيوط الذكور، قم بقياس القطر الخارجي (OD). ضع فكي الفرجار على الجزء الأوسع من قمم الخيط. بالنسبة للخيوط النسائية، قم بقياس القطر الداخلي (ID). أدخل فكي القياس الداخلي للفرجار في المنفذ. سجل هذا القياس بدقة بالبوصة والمليمتر.
الخطوة 3: قياس درجة الخيط. أنت بحاجة إلى مقياس درجة حرارة متخصص هنا. يتميز مقياس درجة الصوت بشفرات معدنية صغيرة ذات حواف مسننة. اضغط على شفرات مختلفة في الخيوط حتى تتناسب تمامًا دون أي فجوات. أمسكه أمام مصدر الضوء. إذا رأيت ضوءًا يسطع من خلال الأسنان، جرب شفرة أخرى. بالنسبة للتركيبات الإمبراطورية، يحدد هذا عدد الخيوط لكل بوصة (TPI). بالنسبة للتركيبات المترية، فإنه يقيس المسافة الدقيقة بين قمم الخيوط بالملليمتر.
الخطوة 4: تحديد زاوية المقعد. غالبًا ما تعتمد الخيوط المتوازية على مقعد زاوية لإنشاء الختم. استخدم مقياس زاوية المقعد لتأكيد هذه الهندسة. حرك المقياس في الوصلة حتى يستقر على سطح الختم. يجب عليك التحقق مما إذا كانت الزاوية 37 درجة، 45 درجة، أو 60 درجة. تحدد هذه الزاوية كيفية إنشاء التركيب لختم آمن يتجاوز الخيوط المتشابكة فقط.
إن مطابقة درجة الخيط هي نصف المعركة فقط. يجب أن تتطابق تمامًا مع آلية الختم. تستخدم معايير الصناعة المختلفة طرقًا مختلفة تمامًا لاحتواء السائل عالي الضغط. دعنا نقوم بتقييم التكوينات الأكثر شيوعًا التي ستواجهها.
مقارنة الختم القياسي للخيط الهيدروليكي
معيار | هندسة الموضوع | آلية الختم | السمة الأساسية |
|---|---|---|---|
معاهدة حظر الانتشار النووي / NPTF | مدبب | تشوه الخيط إلى الخيط | شائع في المعدات القديمة |
JIC 37 درجة مضيئة | الموازي (مستقيم) | مقعد بزاوية من المعدن إلى المعدن | القدرة على التكيف مع الضغط العالي |
ORFS (ختم الوجه الدائري) | الموازي (مستقيم) | حلقة دائرية مضغوطة على وجه مسطح | مقاومة عالية للاهتزاز بدون تسرب |
بي إس بي بي | الموازي (مستقيم) | الختم المستعبدين أو حلقة القطع | الامتثال للمعايير الأوروبية |
تتميز NPT بخيوط مدببة. يخلق الختم من خلال التشوه الميكانيكي. أثناء تشديد الاتصال، يتم ربط الخيوط الذكرية والأنثوية معًا بإحكام. يعمل NPTF (Dryseal) على تحسين ذلك عن طريق سحق قمم الخيط في الجذور. تعتبر معاهدة حظر الانتشار النووي شائعة جدًا في المعدات الأمريكية القديمة. يمكنك بكل ثقة تحديد خيط NPT المناسب لبيئات الضغط القياسية. ومع ذلك، الاعتراف بحدودها. تكافح الخيوط المدببة في التطبيقات عالية الاهتزاز. الاهتزاز يسبب لهم التراجع والتسرب.
تستخدم JIC خيوطًا متوازية. لا يختم على المواضيع نفسها. بدلاً من ذلك، فإنه يُغلق عبر مقعد بزاوية من المعدن إلى المعدن بزاوية 37 درجة. إنه يمثل اختيارًا ممتازًا لأنظمة الضغط العالي. JIC قابلة للتكيف على نطاق واسع وموحدة للغاية عبر الصناعات العالمية. ومع ذلك، فإنه يتطلب التثبيت الدقيق. تجهيزات JIC معرضة بشدة للشد الزائد. إذا قمت بعزمها بقوة شديدة، فسوف تتسبب في خدش الأسطح المعدنية أو تقسيم الشعلة، مما يؤدي إلى إتلاف الختم.
يعتمد ORFS على خيوط متوازية ووجه مانع للتسرب مسطح. توجد حلقة دائرية أسيرة في أخدود على التركيب الذكري. عند تشديدها، تضغط الحلقة على الوجه المسطح للمنفذ الأنثوي. نحن نعتبر ORFS المعيار الذهبي المطلق للبيئات عالية الاهتزاز. إنه يوفر أداءً خاليًا من التسرب في أنظمة طاقة السوائل القصوى. تمتص الحلقة O الناعمة الحركات الدقيقة التي عادةً ما تكسر الختم من المعدن إلى المعدن.
يتميز BSPP بخيوط متوازية. نظرًا لأن الخيوط لا تغلق، فإن BSPP يتطلب عناصر إغلاق ثانوية. عادةً ما تستخدم الأختام المربوطة (غسالات داوتي) أو الحلقات الدائرية أو حلقات القطع. تعمل الخيوط المترية بشكل مشابه ولكنها تتبع الحجم الدقيق للمليمتر. يعد تحديد هذه المعايير أمرًا ضروريًا للمعدات المصنعة في أوروبا. يجب عليك الحفاظ على الامتثال لإصدارات OEM القياسية عالميًا لضمان حماية الضمان وسلامة النظام.
يجب أن يتعامل كل اتصال مع الضغط الديناميكي لنظامك. يجب أن تفرق بين ضغط العمل وضغط الانفجار. يمثل ضغط العمل الحد الأقصى للضغط المستمر الذي يتعامل معه المكون بأمان. ضغط الانفجار هو النقطة النظرية للفشل الكارثي. تملي معايير الصناعة عامل أمان 4:1. إذا كانت المضخة الهيدروليكية الخاصة بك تنتج 3000 رطل لكل بوصة مربعة بشكل مستمر، فيجب أن يمتلك الاتصال الذي اخترته تصنيف عمل 3000 رطل لكل بوصة مربعة ومعدل انفجار 12000 رطل لكل بوصة مربعة. إن مطابقة هذه القدرات تمنع الانفجارات المفاجئة أثناء ارتفاع الضغط غير المتوقع.
معايير الخيط لا تعني شيئًا إذا فشلت المادة. يجب عليك تقييم الفولاذ الكربوني والفولاذ المقاوم للصدأ والنحاس بعناية. يوفر الفولاذ الكربوني قوة ممتازة للاستخدامات الصناعية القياسية ذات الضغط العالي. ومع ذلك، فإنه يصدأ بسهولة إذا تعرض للرطوبة. يوفر الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل البيئي ويتحمل درجات حرارة التشغيل القصوى بشكل لا تشوبه شائبة. يعمل النحاس بشكل جيد في تطبيقات الضغط المنخفض، ولكن يجب عليك التحقق من توافق السوائل. تؤدي بعض السوائل الهيدروليكية الاصطناعية إلى تحلل النحاس كيميائيًا بمرور الوقت.

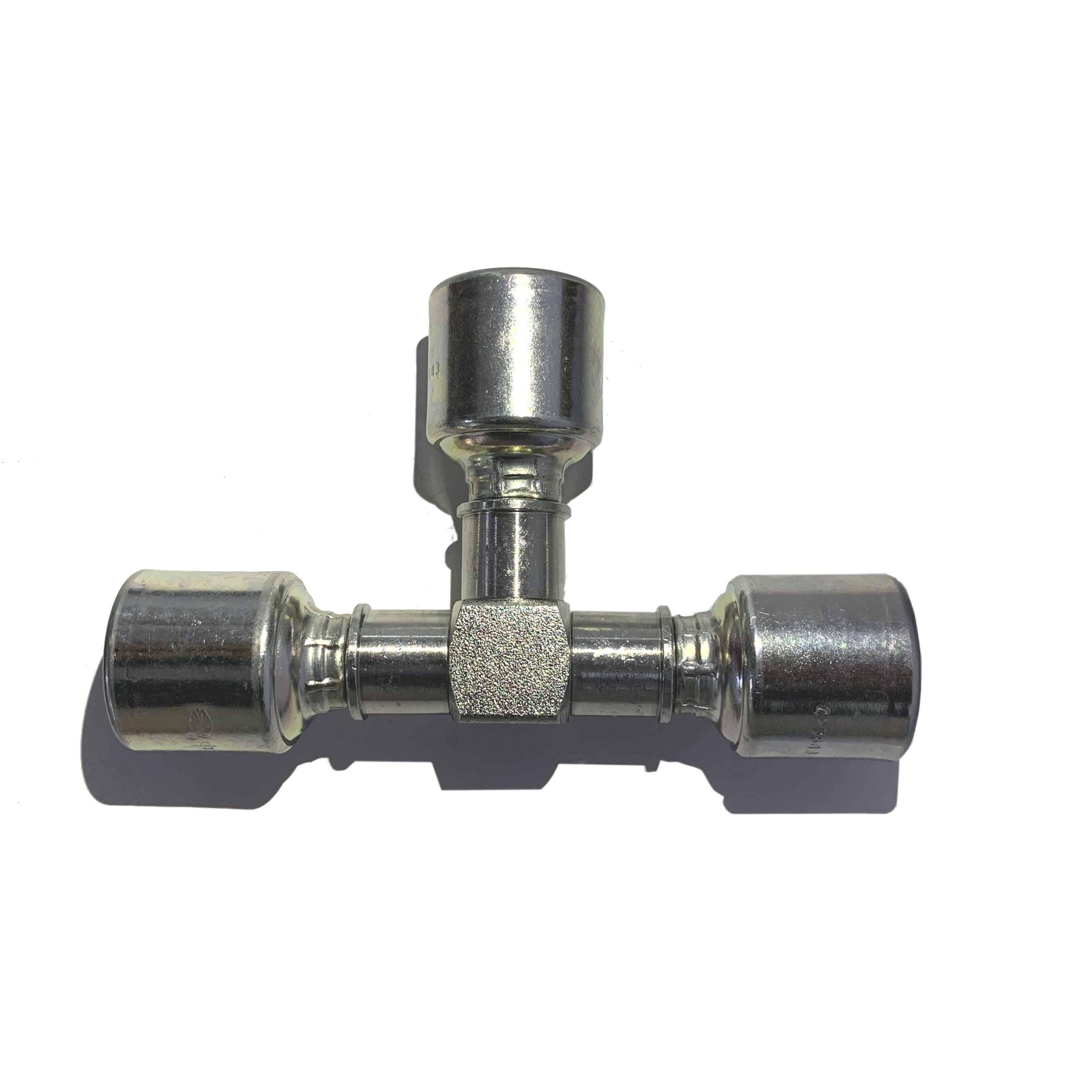

المساحة المادية تملي استراتيجية التوجيه الخاصة بك. يجب عليك تقييم الشكل الهندسي حول كتل الصمامات والمشعبات. في بعض الأحيان، ببساطة لا تناسب الاتصالات المستقيمة القياسية. قد تحتاج إلى مرفقين بزاوية 90 درجة للمناورة حول العوائق. في سيناريوهات التوجيه الضيقة حيث تتقارب خطوط متعددة، قد تحتاج إلى تكوينات متخصصة. يمكن أن يؤدي تحديد وصلة تي مجعدة إلى تقسيم تدفق السوائل بدقة دون توسيع البصمة المكانية للمشعب. قم دائمًا بقياس التخليص الخاص بك قبل الطلب.
تحدد إدارة عزم الدوران نجاح التثبيت الخاص بك. الاعتماد على الشعور الجسدي يدعو إلى الفشل. يجب عليك معالجة مخاطر الإفراط في عزم الدوران وقلة عزم الدوران. الإفراط في عزم الدوران يؤدي بسهولة إلى تشقق المنافذ الأنثوية المصنوعة من الحديد الزهر. إنه يشوه المقاعد المعدنية ويزيل الخيوط المتوازية. وعلى العكس من ذلك، فإن عزم الدوران المنخفض يجعل الاتصال عرضة للخطر. ستعمل اهتزازات النظام على فك الوصلات ذات عزم الدوران المنخفض بسرعة، مما يؤدي إلى حدوث تسرب شديد للسوائل. استخدم دائمًا مفتاح عزم الدوران المعاير واتبع مواصفات الشركة المصنعة بدقة.
تحاول فرق الصيانة غالبًا توفير الوقت عن طريق إعادة استخدام المكونات القديمة. يجب عليك تجنب مغالطة إعادة الاستخدام هذه. تُغلق تركيبات الخيوط المدببة عن طريق تشويه المعدن بشكل فعال. بمجرد تشوهها، فإنها لن تغلق بشكل مثالي مرة أخرى. وبالمثل، فإن الحلقات الدائرية المسحوقة تأخذ مجموعة دائمة. تفقد مرونتها بعد الضغط الأولي. يجب ألا تعيد استخدام هذه العناصر مطلقًا أثناء دورات الصيانة. تخلص منها على الفور وقم بتثبيت مكونات جديدة غير منقوصة.
تتطلب المشتريات تقييمًا صارمًا للبائع. لا يمكنك شراء مكونات لم يتم التحقق منها من مصادر لا يمكن تعقبها. ضع معايير واضحة لمورديك. اطلب إمكانية التتبع الكامل للمواد والالتزام الموثق بمعايير التصنيع SAE/ISO. تأكد من أنهم يقدمون نماذج CAD دقيقة لفريقك الهندسي. يقدم الموردون المتميزون أيضًا دعمًا فنيًا قويًا عندما تحتاج إلى أجزاء توصيل هيدروليكية مخصصة لبنيات الماكينات المعقدة. إعطاء الأولوية لضمان الجودة على سعر الشراء الأولي.
يتطلب تحديد الخيوط الهيدروليكية بشكل صحيح قياسًا منهجيًا للقطر، ودرجة الميل، وزاوية المقعد.
يجب أن تفهم آليات الختم المميزة لـ NPT وJIC وORFS وBSPP لضمان السلامة على مستوى النظام.
تؤثر متطلبات الضغط الديناميكي والقيود المكانية بشكل كبير على اختياراتك النهائية للمواد والتكوين.
يؤدي الالتزام الصارم بمواصفات عزم دوران التثبيت إلى منع تشقق المنافذ المكلف والتسربات الناجمة عن الاهتزاز.
لا تخمن أبدًا أو "تنظر بعين الاعتبار" لأي اتصال. تعتمد سلامة نظام السوائل لديك بشكل كامل على مطابقة المعيار الصحيح مع المنفذ الصحيح. خطأ واحد مهمل يعرض السلامة للخطر ويدمر الآلات باهظة الثمن. استشر أحد المتخصصين الفنيين أو استخدم مخطط تعريف الخيط الذي تم التحقق منه للإشارة إلى قياساتك قبل تقديم الطلب.
ج: لا. على الرغم من تشابههما، إلا أنهما يتمتعان بزوايا خيط مختلفة تمامًا (60 درجة لـ NPT مقابل 55 درجة لـ BSPT) ودرجات خيط مختلفة. إن إجبارهم معًا يضمن حدوث تسرب شديد وإتلاف الخيوط الداخلية لكلا المكونين بشكل دائم.
ج: كلاهما مدببان، لكن NPTF (Dryseal) ينشئ ختمًا ميكانيكيًا مباشرًا عن طريق سحق قمم الخيط في الجذور. غالبًا ما يلغي هذا التشوه الحاجة إلى شريط تفلون أو مادة مانعة للتسرب. تتطلب معاهدة حظر الانتشار النووي القياسية وجود مركب مانع للتسرب لمنع التسربات.
ج: انظر عن كثب إلى متطلبات الختم. إذا كان المنفذ يعتمد على حلقة دائرية، أو حلقة مربوطة، أو مقعد معدني بزاوية لحمل السوائل، فإنه يتطلب خيطًا متوازيًا. إذا كانت الخيوط نفسها بمثابة الختم، فهي مدببة.
ج: لا. في حين أن كلاهما يستخدم خيوطًا مستقيمة ويبدوان متطابقين تقريبًا للعين المجردة، فإن JIC تستخدم مقعدًا متوهجًا بزاوية 37 درجة. يستخدم معيار SAE مقعدًا متوهجًا بزاوية 45 درجة. لن يتم إغلاقها بشكل صحيح إذا قمت بخلطها.
